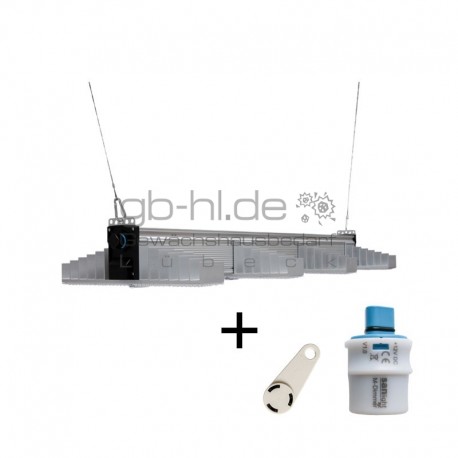

SANlight EVO 4-100 - 250 W inkl. Dimmer

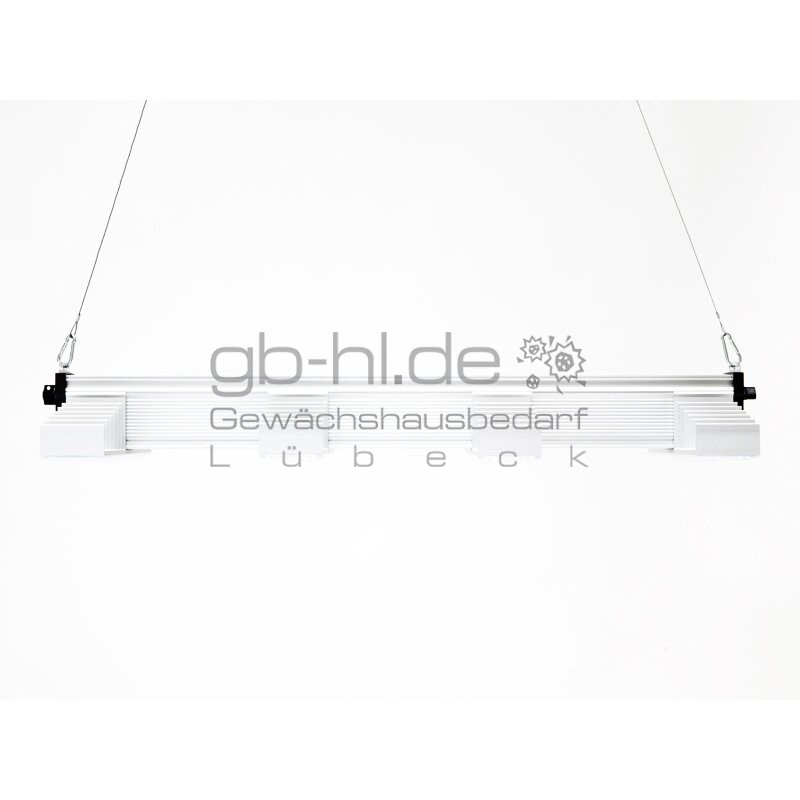

SANlight EVO 4-100

Technische Daten
Leistungsaufnahme: 250 W
PPF*: 696 µmol/s
Leistungsfaktor: > 0,95
zul. Umgebungstemperatur: 5 – 35 °C
max. relative Luftfeuchtigkeit: 99 %
Abstrahlwinkel: 90 - 112°
90 % Lichtoutput erreicht nach: 90.000 Std
Gewicht: 4,8 kg

Hocheffizientes LED-Pflanzenbelichtungssystem für alle Indoor-Anbauflächen und den Einsatz im Gewächshaus.
Die modulare, schlanke Bauweise ermöglicht höchste Leistungsdichte bei unterschiedlichsten Applikationen.
Die ausgeklügelte asymmetrisch abstrahlende Sekundäroptik sorgt für eine sehr homogene Lichtverteilung über
der Anbaufläche bei unterschiedlichsten Abständen. Beste Effizienz, passive Kühlung, IP65 Schutz und lange
Lebensdauer ermöglicht Ihnen höchsten und gleichbleibenden Erträge.
Mit der EVO-Serie präsentiert SANlight was technisch möglich ist, also die Spitze der Evolutionskette.
Jede Leuchte der EVO-Serie ist für eine spezifische Anwendung konzipiert und leistet in dieser Umgebung die maximale Performance.
Folglich positioniert sich SANlight auch in 2021 wieder als führende Marke für LED Pflanzenleuchten.

Für all jene, die das Extreme aus Ihrer Growbox holen möchten und auch vor der Verwendung
von CO₂ nicht zurückschrecken, ist die EVO 4-100 das Maß der Dinge.
Zwei Leuchten je Quadratmeter erzeugen höchste Beleuchtungsintensitäten,
die an das Maximum dessen gehen, was Pflanzen in der Blüte mit zusätzlichem CO₂ verarbeiten können.
Für Ihre vegetativen Pflanzen empfehlen wir Ihnen entweder nur eine Leuchte zu nutzen oder,
um die Homogenität zu erhalten, 2 Leuchten mit unseren Dimmer zu verwenden.
250 W und 696 µmol/s ergeben eine wirklich starke Leuchte, die nichts für Anfänger ist.

Perfekte Lichtlenkung mit Schutzfunktion
Verschmutzung der LED mindert den Lichtoutput Ihrer Leuchte in größerem Ausmaß als die Chipalterung an sich.
Leuchten, deren LED nicht durch eine Abdeckung geschützt sind, verlieren bereits nach kurzer Einsatzdauer merkbar an Lichtleistung.
SANlight setzt bei der EVO-Serie auf eine ausgeklügelte dreidimensionale Sekundäroptik, welche mehr als 95 % aller Photonen, die der LED-Chip emittiert, einfängt und direkt zu Ihren Pflanzen lenkt.
Dadurch werden die Lichtverluste durch z.B. Reflektion über die Zeltwände auf ein Minimum reduziert und die LED vor Verschmutzung geschützt.
Das Material lässt sich mit einem feuchten Tuch gut reinigen.

Passive Kühlung
Hier setzt SANlight wieder auf den massiven passivkühlenden Aluminiumkühlkörper.
Die passive Kühlung maximiert Energieeffizienz sowie Lebensdauer und minimiert im gleichen Zug Fehleranfälligkeit, Risiko und Geräuschpegel.

Beste Effizienzen und robuste Chiptechnologie
Mit der neuesten OSRAM UX3 Technologie und der patentierten WICOP Technologie von Seoul Semiconductor wird bei einem weißen breitbandigen Spektrum eine Moduleffizienz von mehr als 3 μmol/s erreicht.
Die Mid-Power-LED-Chips von Seoul sind vor allem durch die Titanium Oxid Beschichtung äußerst unempfindlich und gegen Umwelteinflüsse geschützt.
Dies ermöglicht eine realistische Nutzungsdauer von mehr als 90.000 Stunden ( LM90 ).

Daisy Chaining der EVO-Serie
Da aus einer Vielzahl unterschiedlicher Anschlussmöglichkeiten ausgewählt werden kann, wird die EVO-Serie ohne Anschlusskabel ausgeliefert.
Ein auf die individuellen Bedürfnisse abgestimmtes System kann mittels plug & play aufgebaut werden.
Bei beengten Platzverhältnissen wird die Verwendung von gewinkelten Netzanschlussleitungen und Verlängerungen empfohlen.
Alle Anschlusskabel sind staub-und strahlwassergeschützt ( IP65 ).
Einzige Ausnahme ist der Netzstecker, da die Dichtheit bei Haushaltssteckdosen nicht gewährleistet werden kann.
Somit ist das komplette SANlight System wasserdicht und für den sicheren Einsatz auch bei hoher Luftfeuchtigkeit geeignet.


Technische Daten
Leistungsaufnahme: 250 W
PPF*: 696 µmol/s
Effizienz: >3 μmol/J
Leistungsfaktor: > 0,95
Eingangsspannungsbereich: 100 - 240/277 V @ 50/60 Hz
max. Eingangsstrom: 1,1 A @ 220 V
zul. Umgebungstemperatur: 5 – 35 °C
max. relative Luftfeuchtigkeit: 99 %
Abstrahlwinkel: 90 - 112°
90 % Lichtoutput erreicht nach: 90.000 Std
Gewicht: 4,8 kg
Maße: L x B x H - 818 x 291 x 116 mm
Schutzklasse: IP65
Garantie: 3 Jahre
*im Emissionswellenlängen-Bereich von 400 – 780 nm
ohne Stromkabel

Dieses Gerät wurde nach der europäischen Sicherheitsnorm ( EN60598/CE ) entworfen, hergestellt und geprüft.
Die Garantie für die LED Leuchte sowie das Zubehör beträgt 3 Jahre ab Kaufdatum.
Die Garantie gilt nicht für Geräte, die nicht entsprechend den Vorgaben in dieser Anleitung installiert, verwendet und gewartet wurden.
Der Hersteller übernimmt keine Verantwortung für Schäden, welche durch unautorisierten oder falschen Gebrauch verursacht wurden.


SANlight M - Dimmer EVO

ACHTUNG: nur für LED-Leuchten der EVO-Serie
Dieser M-Dimmer eignet sich ausschließlich für den Betrieb an folgenden Modellen der EVO-Serie:
EVO 3-60, EVO 3-80, EVO 3-100,
EVO 4-80, EVO 4-100, EVO 4-120,
EVO 5-100, EVO 5-120, EVO 5-150.
Keinesfalls an Leuchten mit Daisy-Chain Ausgang anschließen!
Keinesfalls an sonstige Kabel / Verteiler anschließen!

Inbetriebnahme
Der M-Dimmer-Anschluss ist farbkodiert.
Verbinden Sie den M-Dimmer (blaue Buchse) mit der blauen 3-poligen Buchse der LED-Leuchte.
Hinweis: da der M-Dimmer über einen Magneten eingestellt werden kann,
sollten keine externen Magnetfelder in dessen Nähe sein.
Zu Netzleitungen wird ein Mindestabstand von 30 cm empfohlen.
Der M-Dimmer wird von der LED-Leuchte versorgt und ist nur aktiv, wenn auch die LED-Leuchte eingeschaltet ist.
Mit dem Magnetclip können 2 verschiedene Funktionen des M-Dimmers eingestellt werden.
Dazu die jeweilige Seite des Clips ungefähr mittig an den Dimmer halten.
Temperaturbereich Dimmer: 0 - 70 °C, versorgung +12 VDC über LED-Leuchte, max. 20 mA, keinesfalls an 230 V AC anschlie8en.

Dimmen ( weiße Seite zum Dimmer )
4 verschiedene Leistungsstufen ( 100 %, 80 %, 60 % und 40 % der nominalen Leistung der Leuchte ) können eingestellt werden,
Anzeige der aktuell eingestellten Leistung über 3 grüne LEDs:
3 x konstant ein: 100 %
2 x konstant ein: 80 %
1 x konstant ein: 60 %
Alle aus: 40 %

Fade In ( schwarze Seite zum Dimmer )
Beim Einschalten wird die Leistung der LED-Leuchte langsam erhöht.
Die Lampe ist in ca. 5 Minuten von 10 % auf 100 % Leistung bzw. den jeweils eingestellten
DIM Wert ( z.B. in ca. 4 Minuten auf 80 %, in 3 Minuten auf 60 %... )
Anzeige des aktuell eingestellten fade in über eine orange LED:
blinkend: fade in aktiviert, Leistung wird langsam erhöht
konstant ein: fade in eingeschaltet, aber nicht aktiv
konstant aus: fade in deaktiviert.

Achtung Magnetfeld: obwohl das Magnetfeld des Magnetclips relativ schwach ist, kann es
empfindliche Geräte stören oder beschädigen, z.B. den Magnetstreifen auf Kreditkarten.
Der Magnetclip enthält einen äußerst robusten Ferrit-Magneten. Dieser ist unempfindlich gegenüber
hohen Temperaturen.
